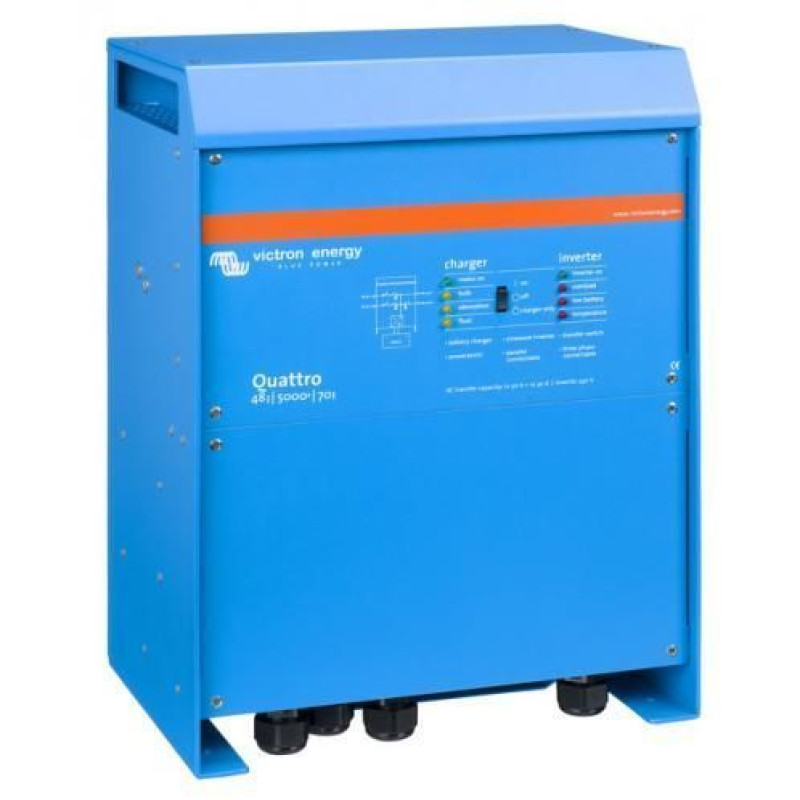

Інвертори Victron Energy серії Quattro мають 2 незалежні входи AC і здатні заряджати батареї від електромережі загального користування або додаткового джерела (генератора), перетворюючи змінний струм у широкому діапазоні напруг та частот. Функція автоматичного введення резерву (АВР) дозволяє автоматично переводити мережу електропостачання від генератора. 2 незалежні виходи AC дозволяють підключати до інвертора 2 різних типів споживачів з різними пріоритетами енергопостачання. Наприклад, інвертор Quattro протягом 20 мілісекунд відключить споживачів другого виходу AC та перемкне енергопостачання першого пріоритетного виходу на живлення від батарей. При повній зарядці акумулятора надлишковий виробіток з фотомодулів Quattro перенаправить у мережу загального користування для продажу за "зеленим" тарифом. До 6 інверторів Quattro можуть бути підключені паралельно для збільшення загальної потужності системи до 60кВА. Вбудований захист: від короткого замикання, перевантаження, перенапруги та недостатньої напруги батарей, перегріву. Для паралельного та 3-фазного підключення, віддаленого моніторингу, дистанційного керування та системної інтеграції інвертор оснащений комунікаційним портом VE.Bus.
Технічні характеристики:
| Управління живленням | Так |
| Вбудований перемикач | Так |
| Вхід АС (2Х) | 187...265 АС; 45...65 Гц; Коефіцієнт потужності: 1 |
| Максимальний струм, що пропускається, (А) | 2х100 |
| інвертор | |
| Діапазон вхідної напруги, (B) | 38...66 |
| Вихід АС | 230В+2%; 50Гц±0,1% |
| Номінальна потужність при 25°С, (ВА/Вт) | 15000/12000 |
| Номінальна потужність при 40°С, (Вт) | 1000 |
| Номінальна потужність при 65 °С, (Вт) | 7000 |
| Пікова потужність, (Вт) | 25000 |
| Максимальний ККД, (%) | 96 |
| Власне споживання, (Вт) | 110 |
| Власне споживання в режимі енергозбереження, (Вт) | 75 |
| Власне споживання в режимі пошуку, (Вт) | 20 |
| Зарядний пристрій | |
| Напруга основного заряду, (B) | 57,6 |
| Напруга підтримуючого заряду, (B) | 55,2 |
| Режим накопичення, (B) | 52,8 |
| Струм заряду основної батареї, (А) | 200 |
| Датчик температури батареї | Так |
| Загальні параметри | |
| Додатковий вихід, (А) | 50 |
| Програмоване реле | 3х |
| Ком. портзагального призначення | 2х |
| Дистанційне увімкнення/вимкнення | Так |
| Загальні характеристики | -40...+65 °С; макс. вологість 95% (без конденсації) |
| Підключення батареї | 4хМ8 (2 плюсові та 2 мінусові клеми) |
| Підключення 230V AC | М6 |
| Вага, (кг) | 72 |
| Розміри ВхШхГ, (мм) | 572х488х344 |
